VNS G-700
G-700 投影機融合器

構造

每台G-700可以配合客戶的需求提供1-4個通道的處理模組，每個模組可以控制一台投影機。這將減少安裝空間，簡化系統連接，增加可靠度。

輸入及輸出

每一處理通道都有:

• 輸入接口: 1x HDMI, 1x DVI-I, 1x DisplayPort。
• HDMI、DVI-D 及 DisplayPort 輸入接口支援 1920x1200、4k/2k @30Hz、 WQXGA & 3840x1080@60Hz 無壓縮輸入訊號。
• 影像輸出: 1x HDMI，預設輸出解析度: 720x480、XGA、WXGA、1280x1024、1366x768、1400x1050、1600x1200、1920x1080 及 1920*1200 等…。
• 原始訊號外接回路: 1x HDMI (支援 3840*2160@30Hz 及 3840*1080@60Hz 輸出訊號)
• 聲音輸入: HDMI embedded audio
• 聲音輸出: HDMI embedded audio
• USB type B: PC Tool 連接控制用

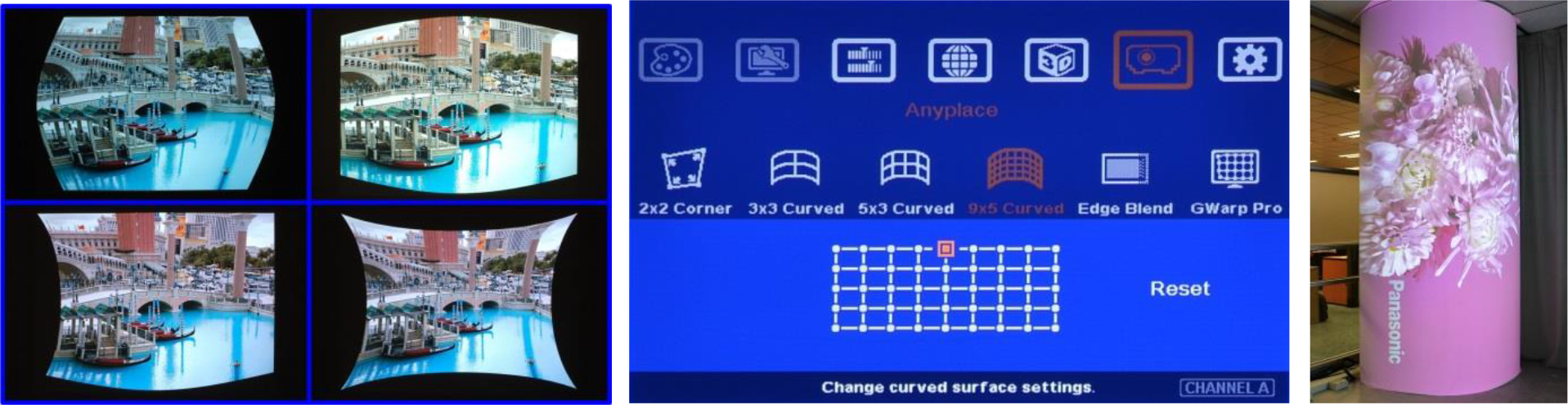

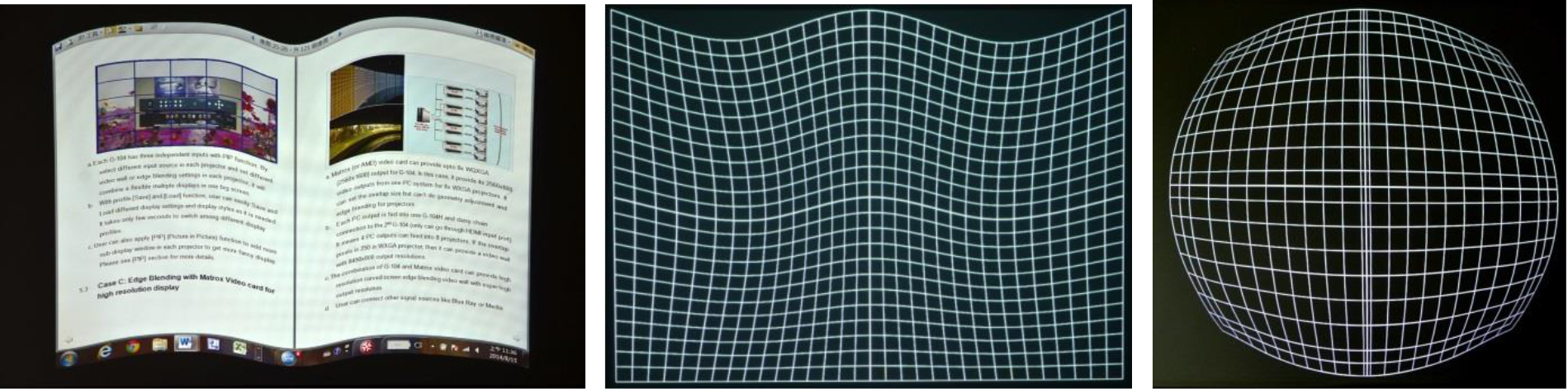

影像弧形調整和幾何位置校正

• 可做快速的邊角調整、垂直及水平梯形修正、桶型及柵型調整(Pincushion & Barrel)、曲面修正、影像旋轉及上下/前後/左右鏡像調整。
• 每台 G-700 可以控制 1-4 台投影機，並可輕鬆執行更多投影機的彈性拼接擴充。

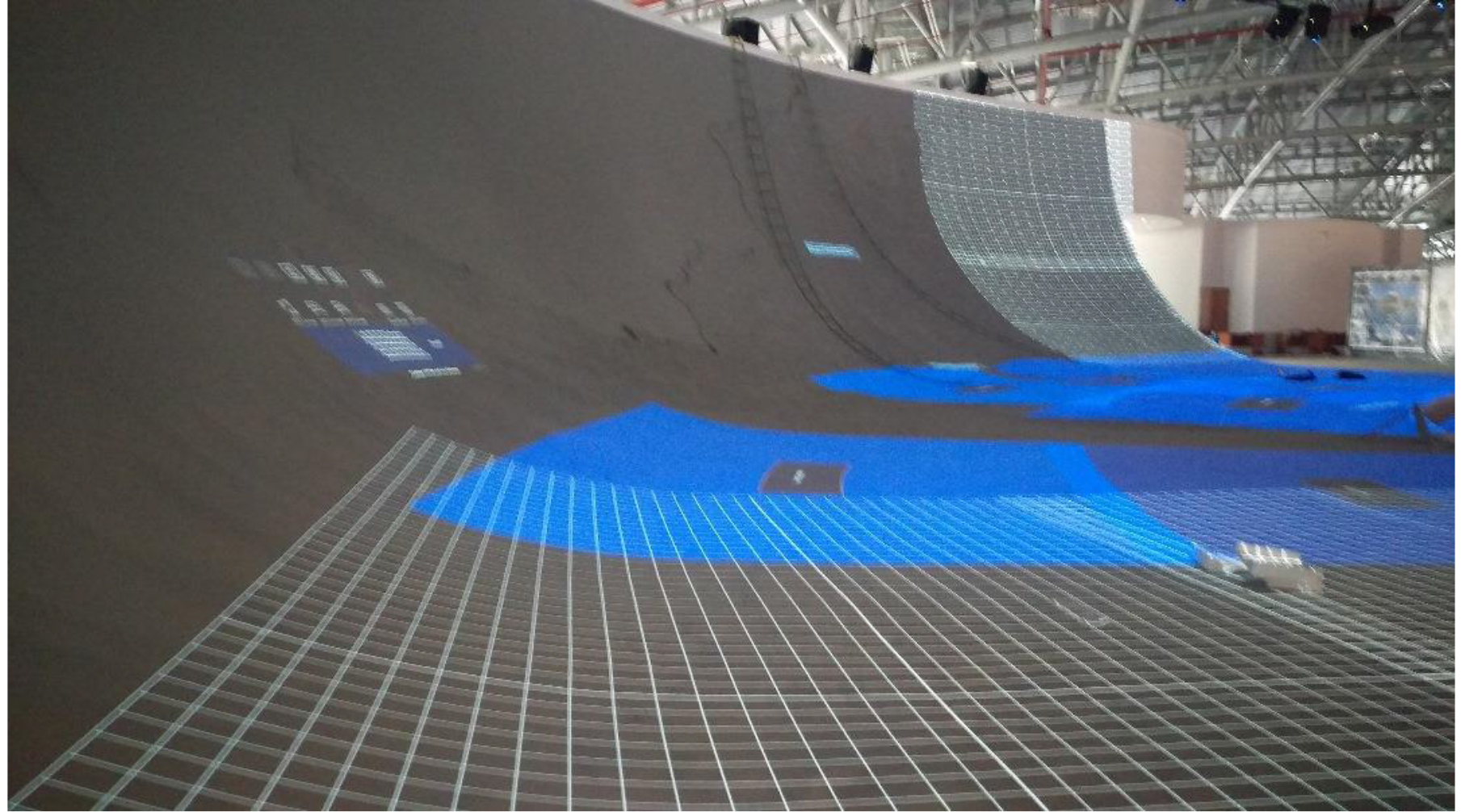

• 可利用前面板按鍵或遙控器，可做最少為 1x1，最高為 9*5 個格點的影像幾何不規則位置調整，並完成曲面無縫拼接融合。在全高清的解析度下，影像角落手動幾何調整範圍是 H (水平)=+ _600 圖元和V (垂直)=+ _400 圖元。
• PC 的軟體工具，可供幾何調整到 17 x 17 網格。PC 的幾何調整參數，可以存儲到 G-700 裡面，然後就不需要 PC 的操控。幾何調整範圍將為手動調整的兩倍，即在全高清輸出解析度下， H =+ _1200圖元和 V = + _800 圖元的調整範圍。
• 每台 G-700 可以控制最多四台投影機，並可以無限制的多台 G-700 拼接成更大的畫面。

影像邊緣融合

• 可做多投影機大屏幕的四個邊緣影像融合，融合台數並無限制。
• 提供精密的影像融合調整參數，諸如: 重疊區 Gamma Curve 調整及 Gamma Gain 細部微調。
• 支援非重疊區暗階精確微調，含精確的位置及個別 RGB Offset 調整，以達到精細的暗階顏色補償。
• 可提供個別投影機顏色及白平衡微調功能。
• 電腦軟體可同時控制四台投影機。

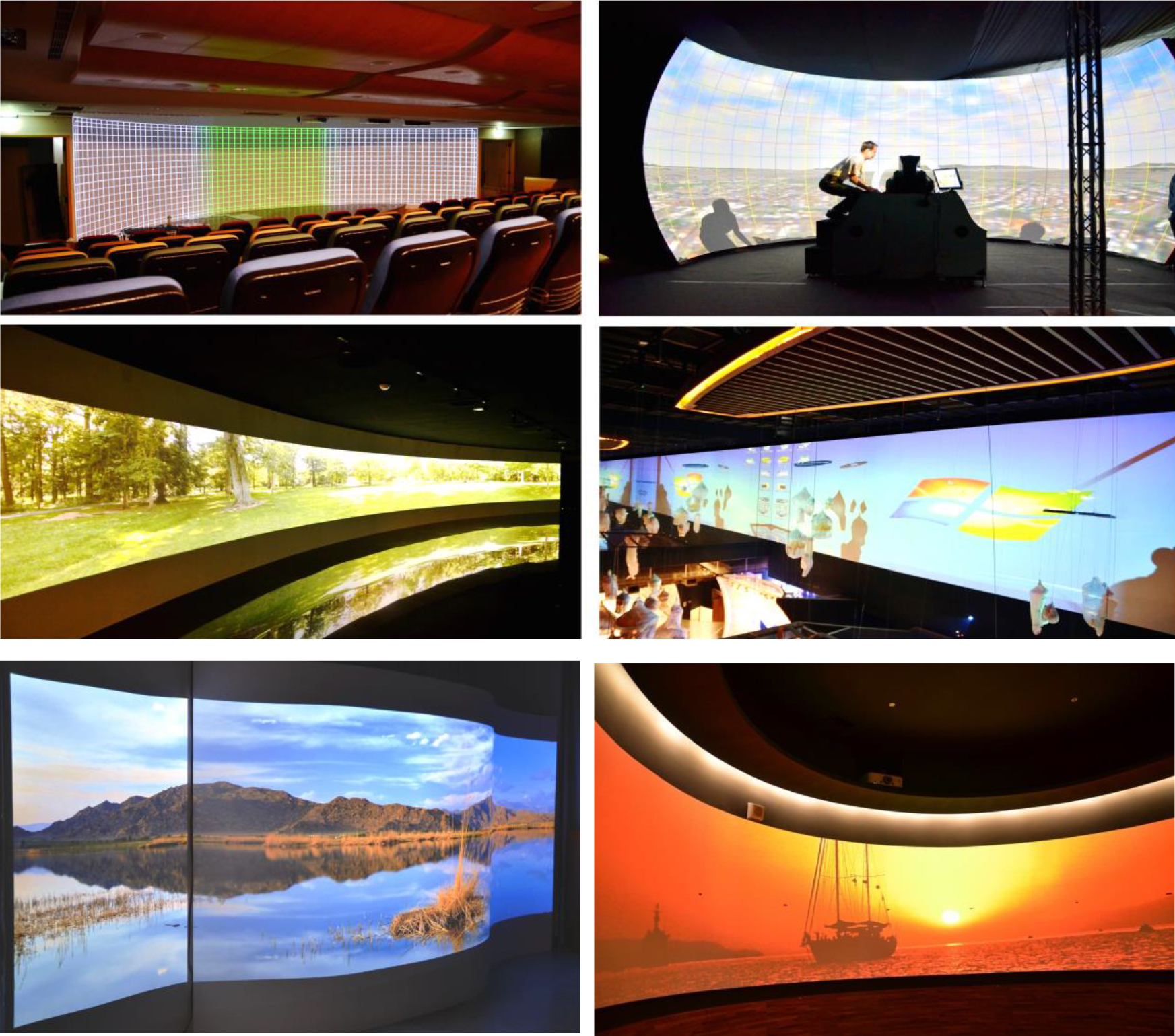

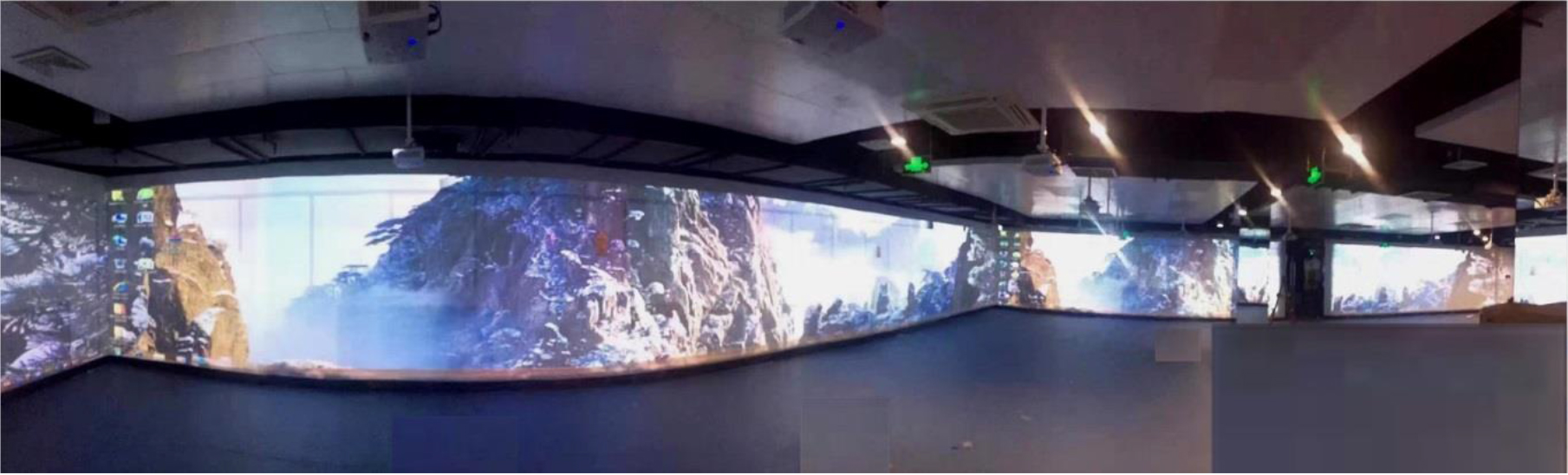

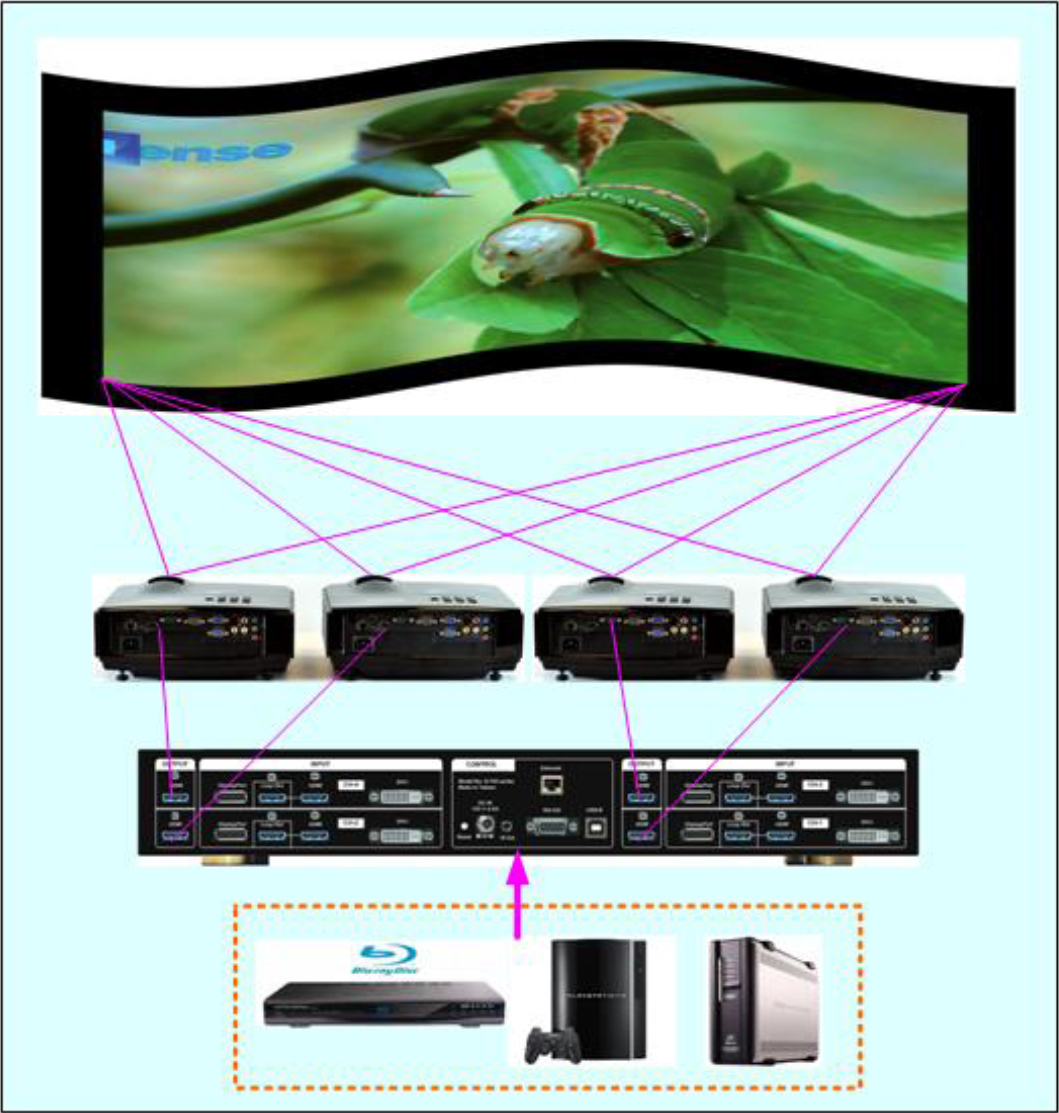

• 可做影像平面及弧形拼接融合，包含不規則弧形及 360 度圓形做無縫拼接融合。

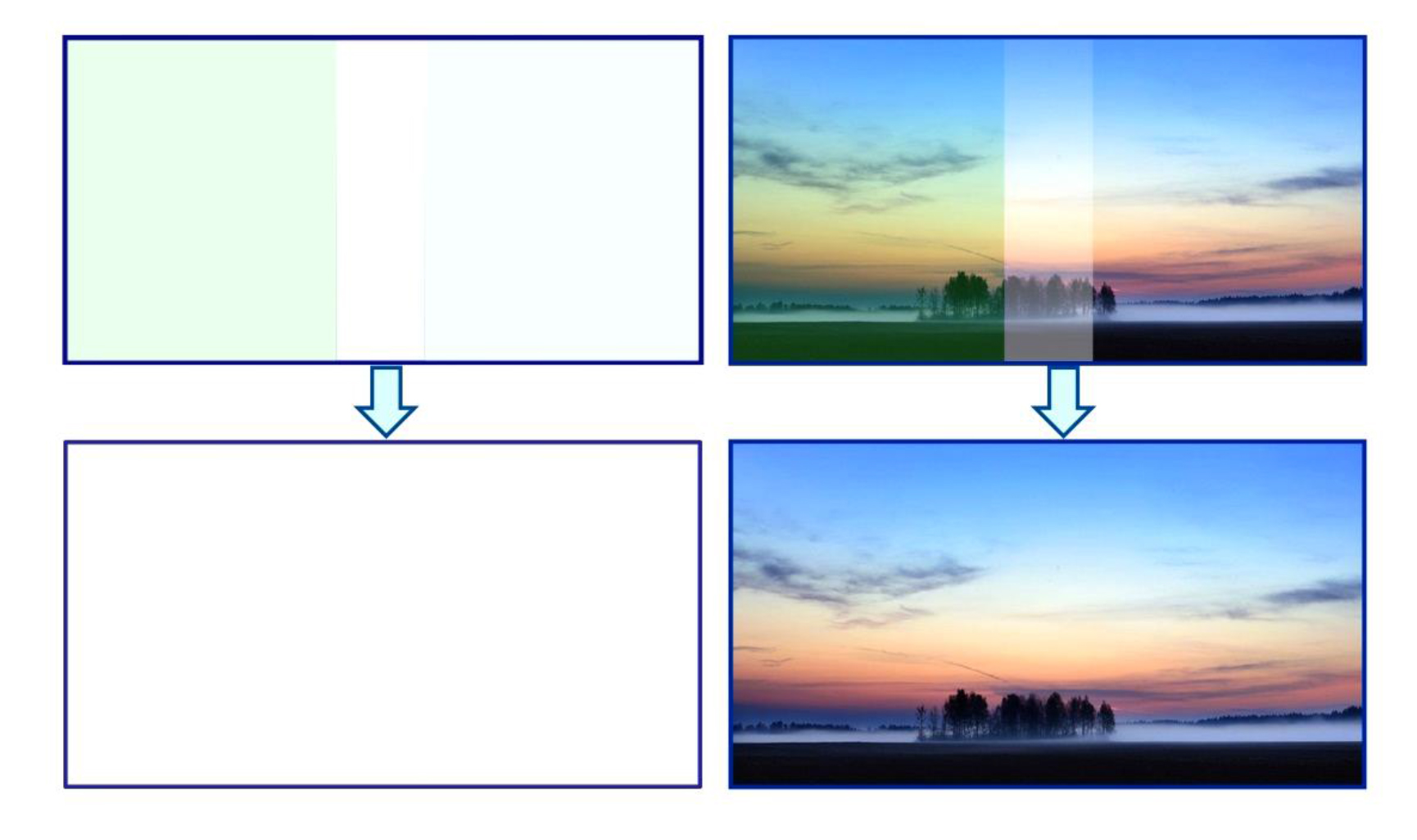

白平衡調整及顏色修正

暗階補償(可以平衡投影機的漏光現象)

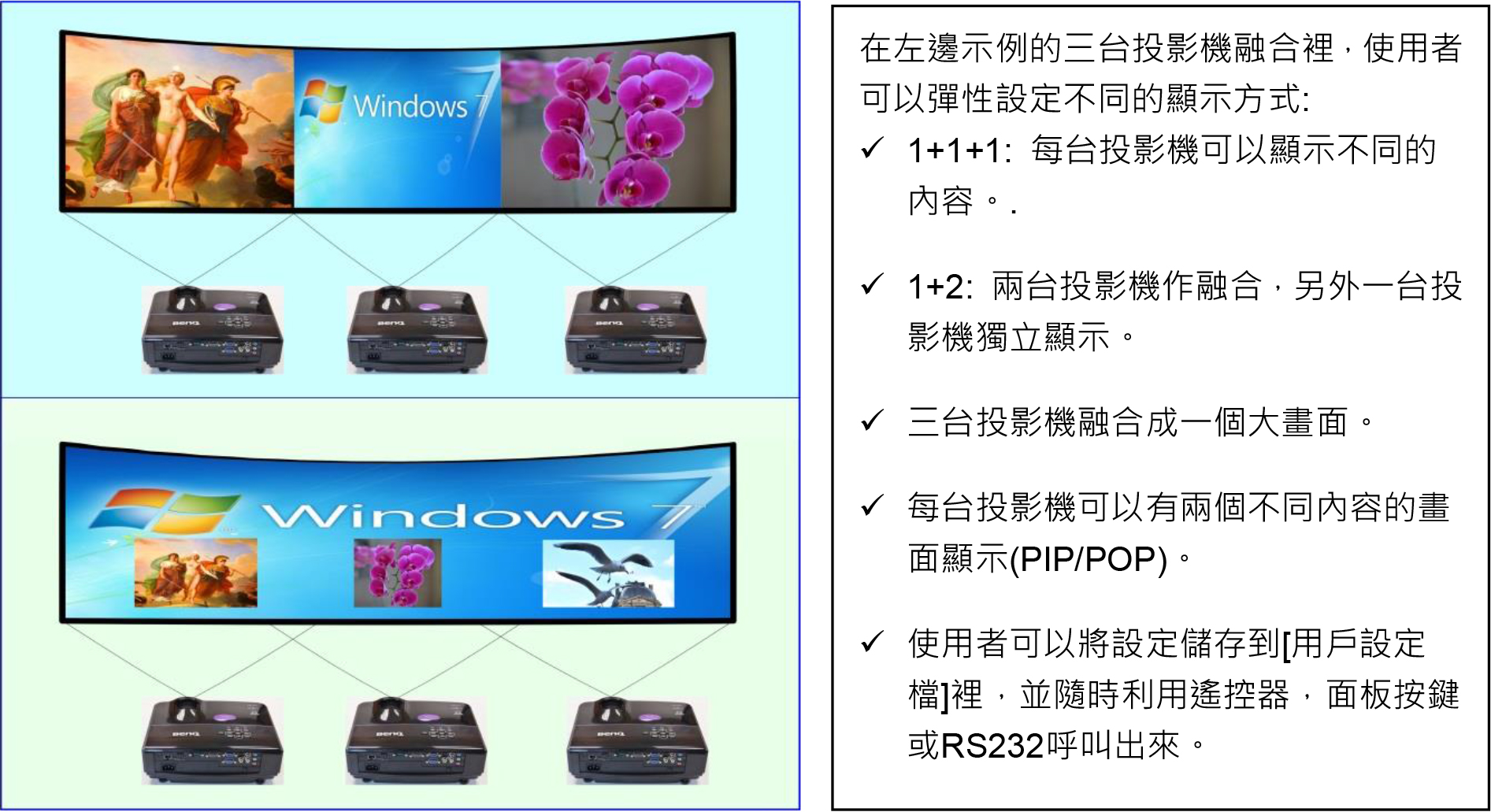

彈性的融合系統

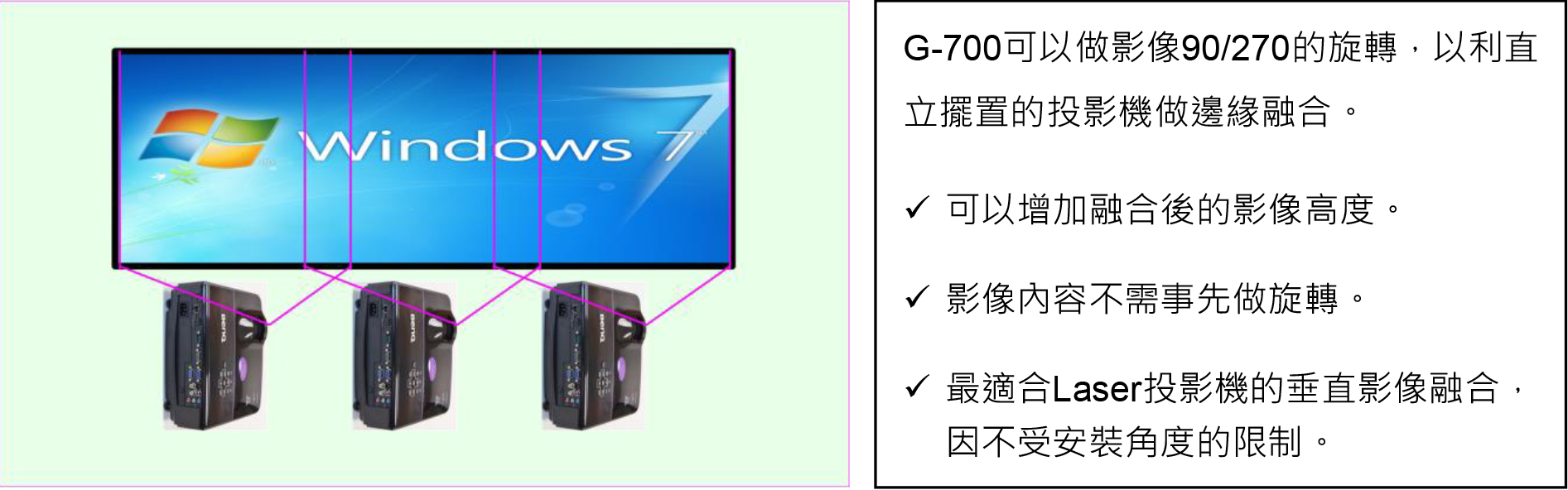

投影機直立擺置的影像融合

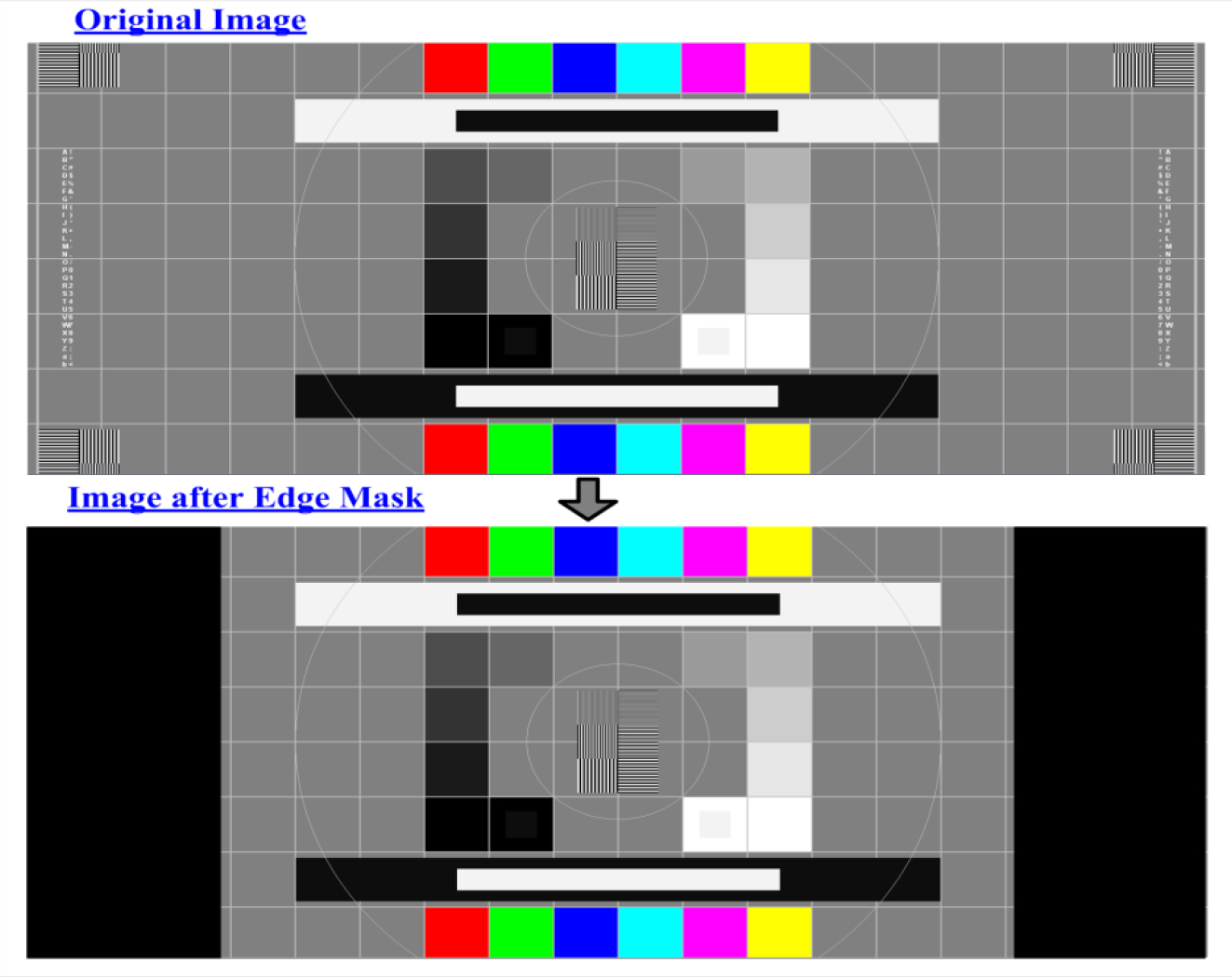

邊緣遮蔽

各個邊緣可以作達 500 像素的邊緣遮蔽，以黑色背景取代，不會改變影像位置及形狀。

影像堆疊

可做平面及曲面的影像堆疊，以增加投影亮度。

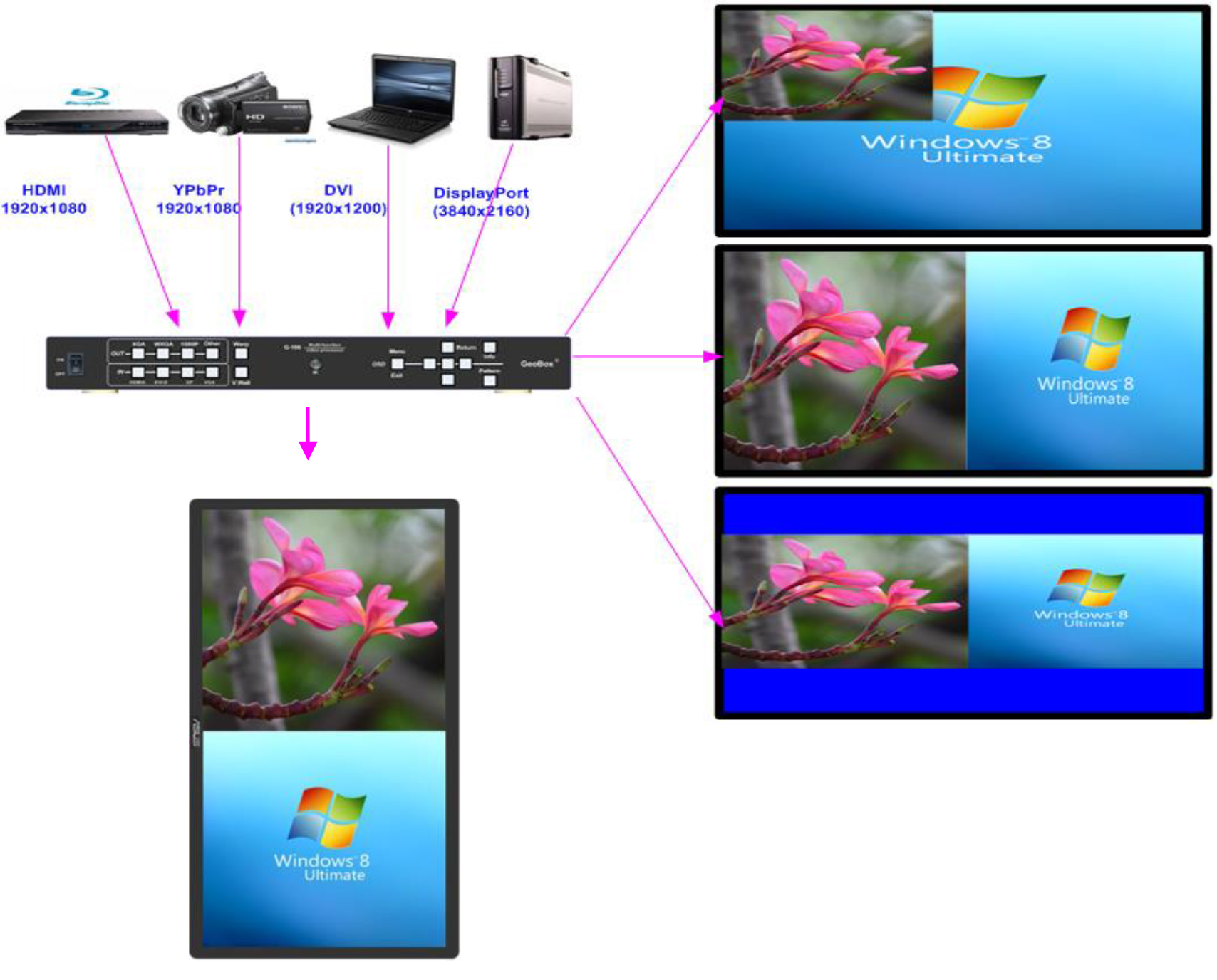

PIP/POP 多視窗顯示

• 可以彈性選擇主畫面及或子畫面的輸入端子。
• 彈性的選擇子畫面大小、位置、寬高比。
• 子畫面最大的尺寸為 1024*768 解析度。
• POP 並排畫面可以選擇滿畫面或維持原來寬高比。

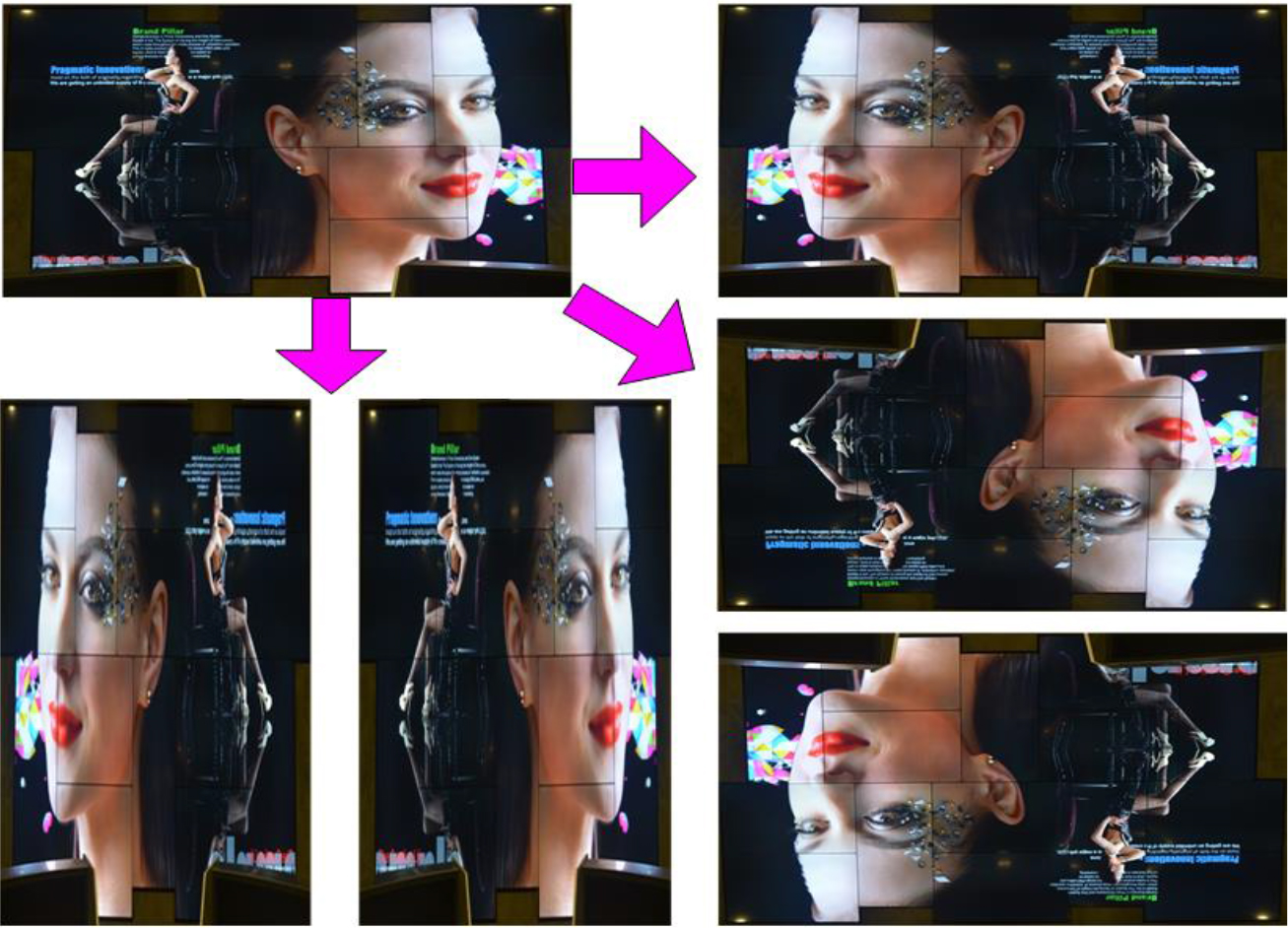

影像旋轉對調

• 影像90/180/270全螢幕旋轉
• 影像上下、左右、前後對調

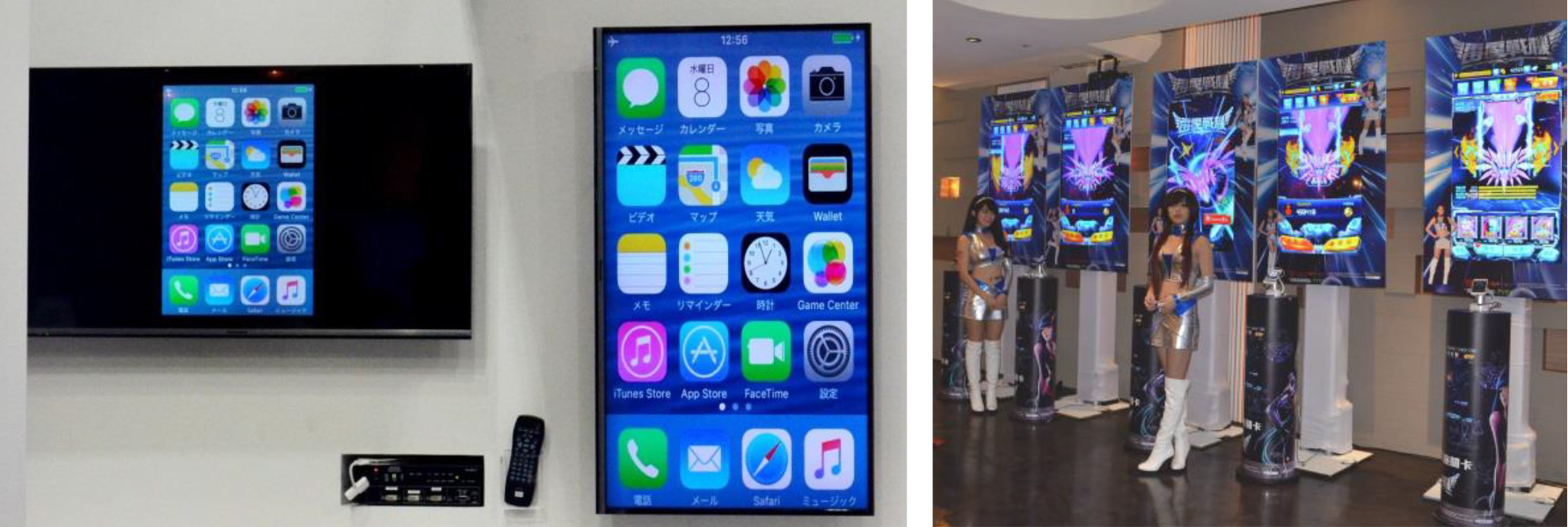

手機影像旋轉並放大顯示在直立液晶屏上

影像90度旋轉，並維持原來的寬高比

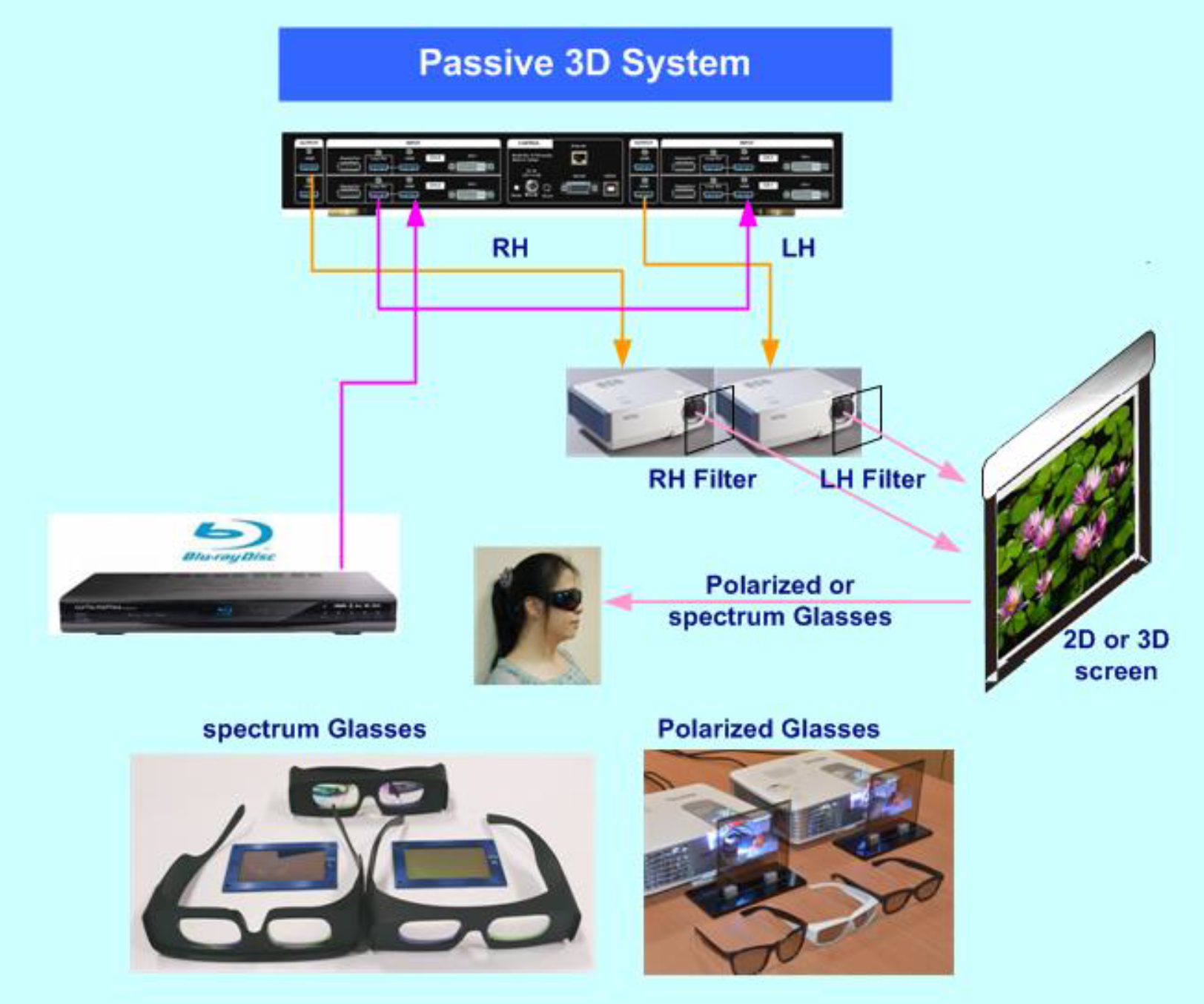

主動及被動3D應用

• 自動解碼各種 3D 訊號源，包含: Blue Ray、STB、多媒體播放器及 PC 等.
• 自動轉換主動式 3D Frame sequential 1080p @120Hz 訊號做被動式 3D 顯示。
• 支援 HDMI 1.4a 標準 3D 格式，包含 1080p/24Hz frame packed, Side by Side, Top-Bottom 及Line interleaved (Line by Line)。

• 支援 3840x1080 Full HD Side by side 3D 格式及 SONY 1080i/60Hz frame packed 3D 格式。

• 有左右眼同步的特殊設計，提供最舒適不傷眼的 3D 效果。

• 3D 影像可以做弧形螢幕顯示，也可利用影像堆疊或融合以增大螢幕尺寸。
• 轉換藍光機 1080p/24Hz frame packed 或 1080p/120Hz 3D 訊號供主動式 3D Ready 投影機使用

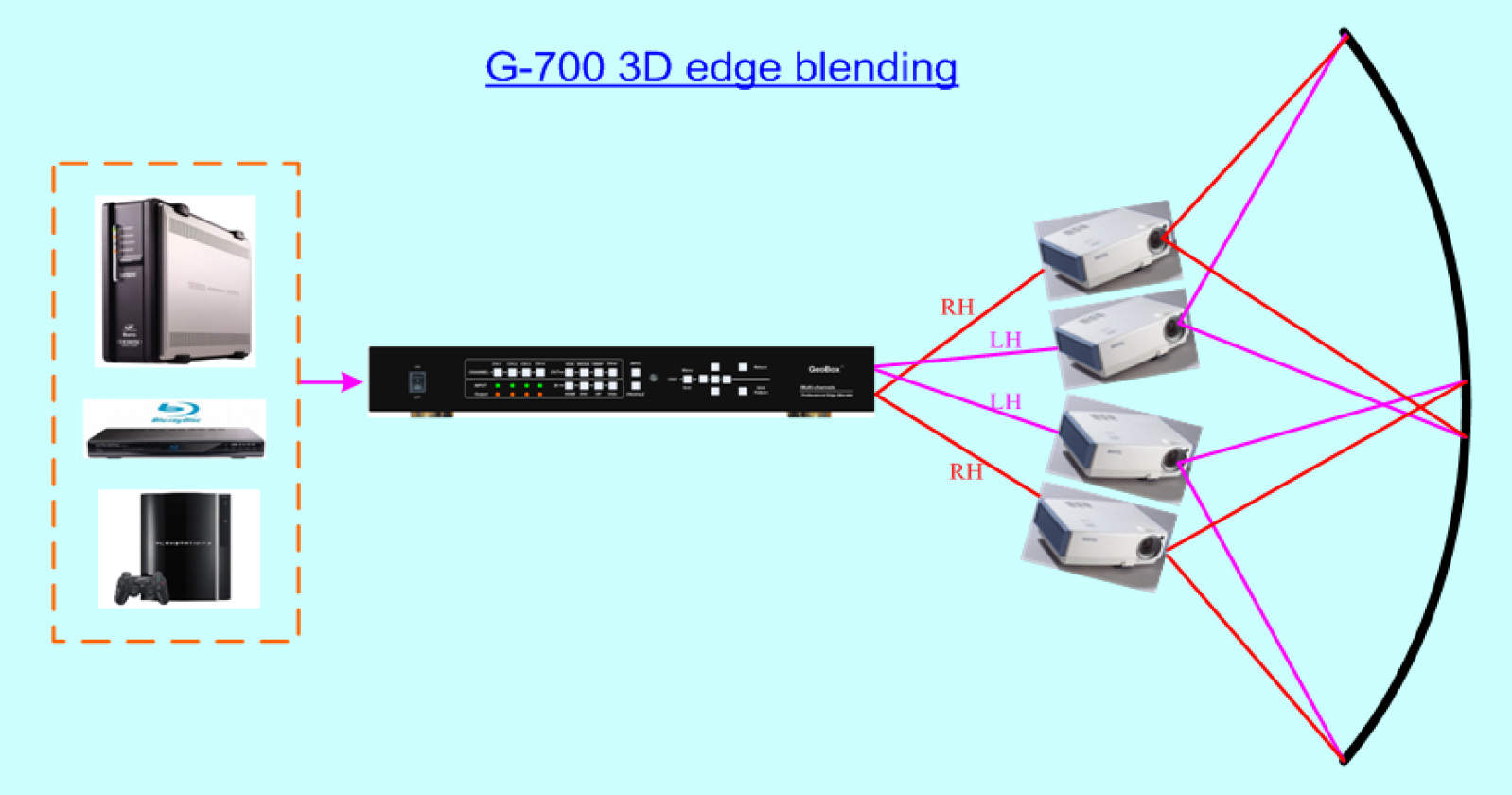

多投影機的被動3D拼接融合系統

高階10-bit影像處理器

• 10-bit 高階處理器，可做 3D motion adaptive de-interlace, 斜線防鋸齒處理及電影 3:2/2:2 自動偵測及還原功能。
• 附有完整的影像色彩調整功能，包含亮度、對比、色調、銳利度、RGB 個別顏色調整、預先設定色溫。

電視牆功能

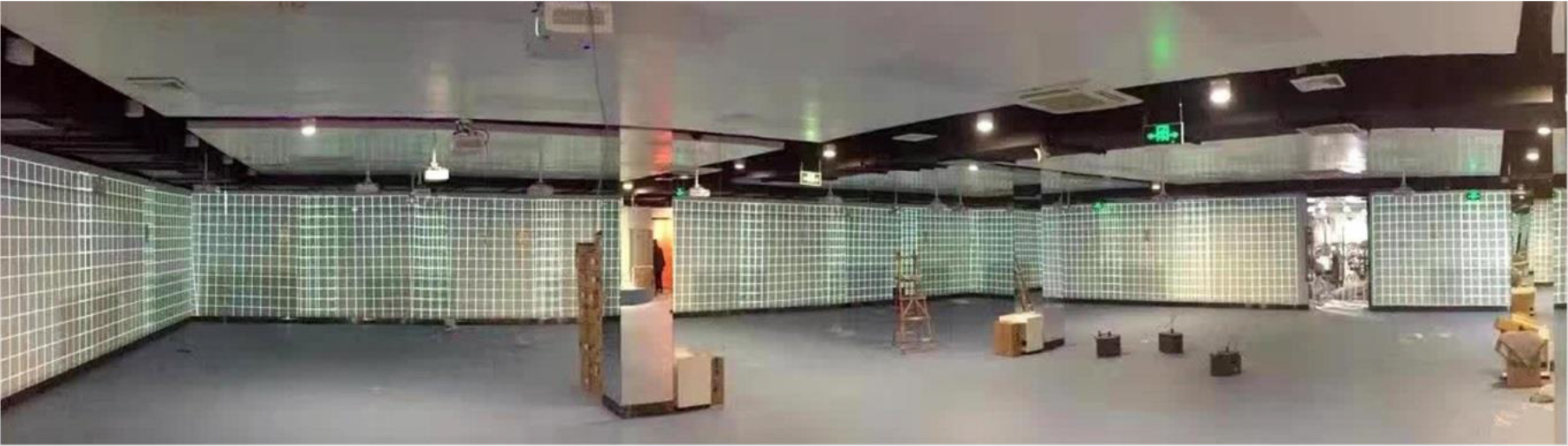

• 可做影像切割、位置指定及重疊區逐點調整。
• 不須外接外接電腦、影像分配器或分割器，可直接對 4K/2K 輸入訊號做分割處理。
• 可當作電視牆控制器，最大可支援 15*15(共225台)投影機。
• 影像 PIP/POP、旋轉及對調，均可與電視牆功能同時作用。

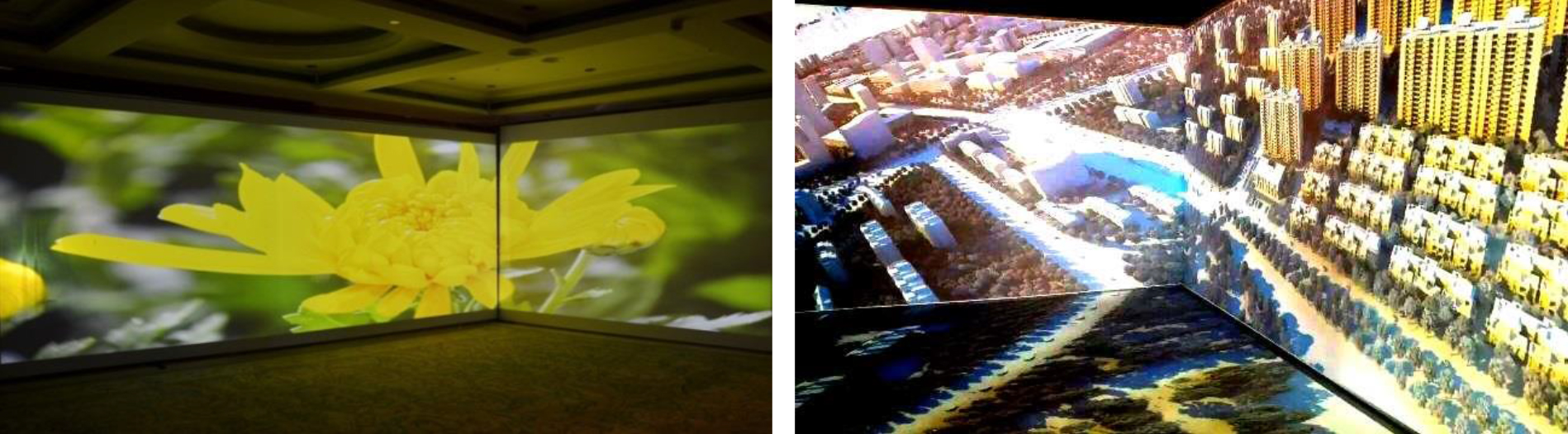

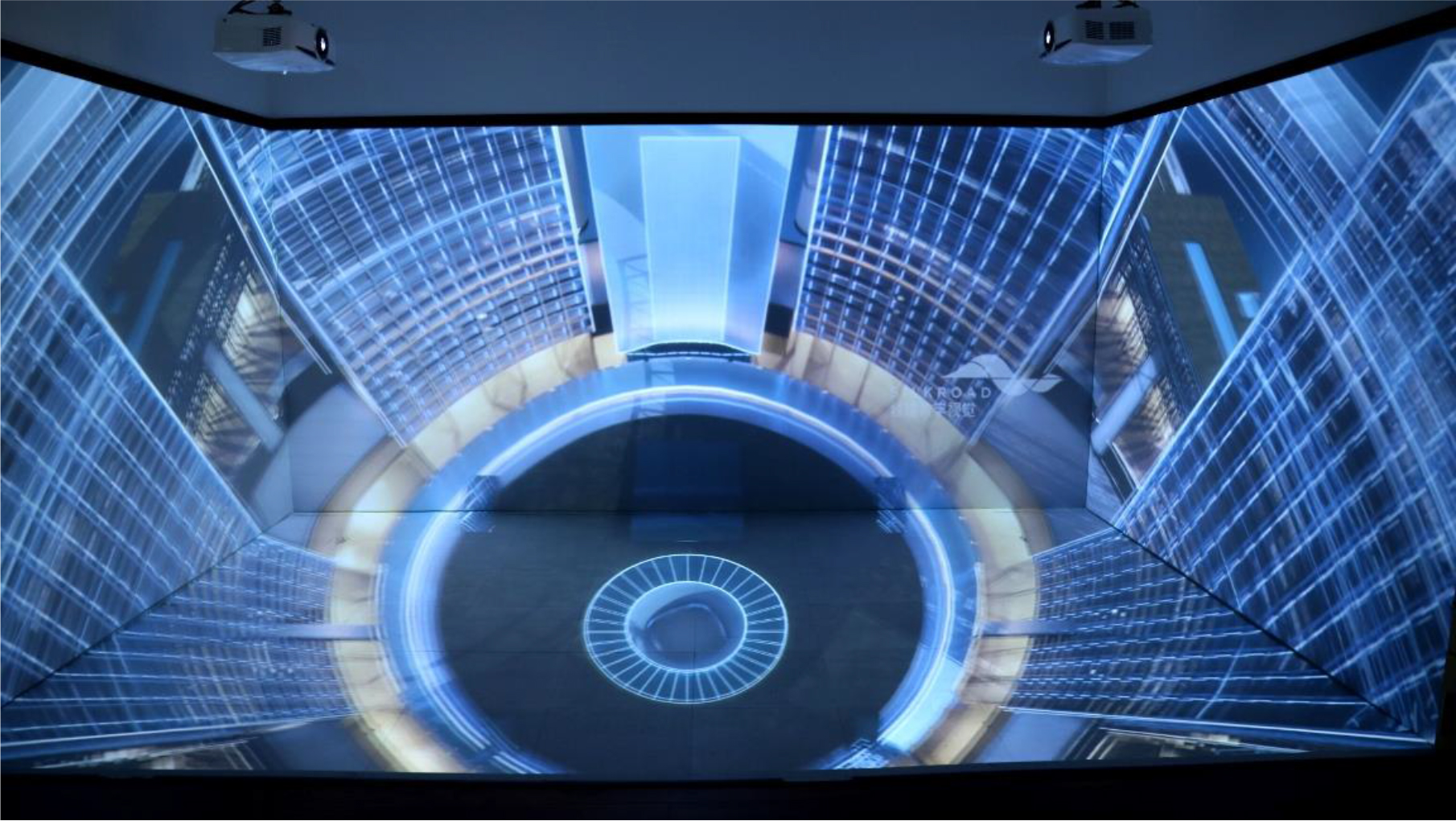

影像角落拼接

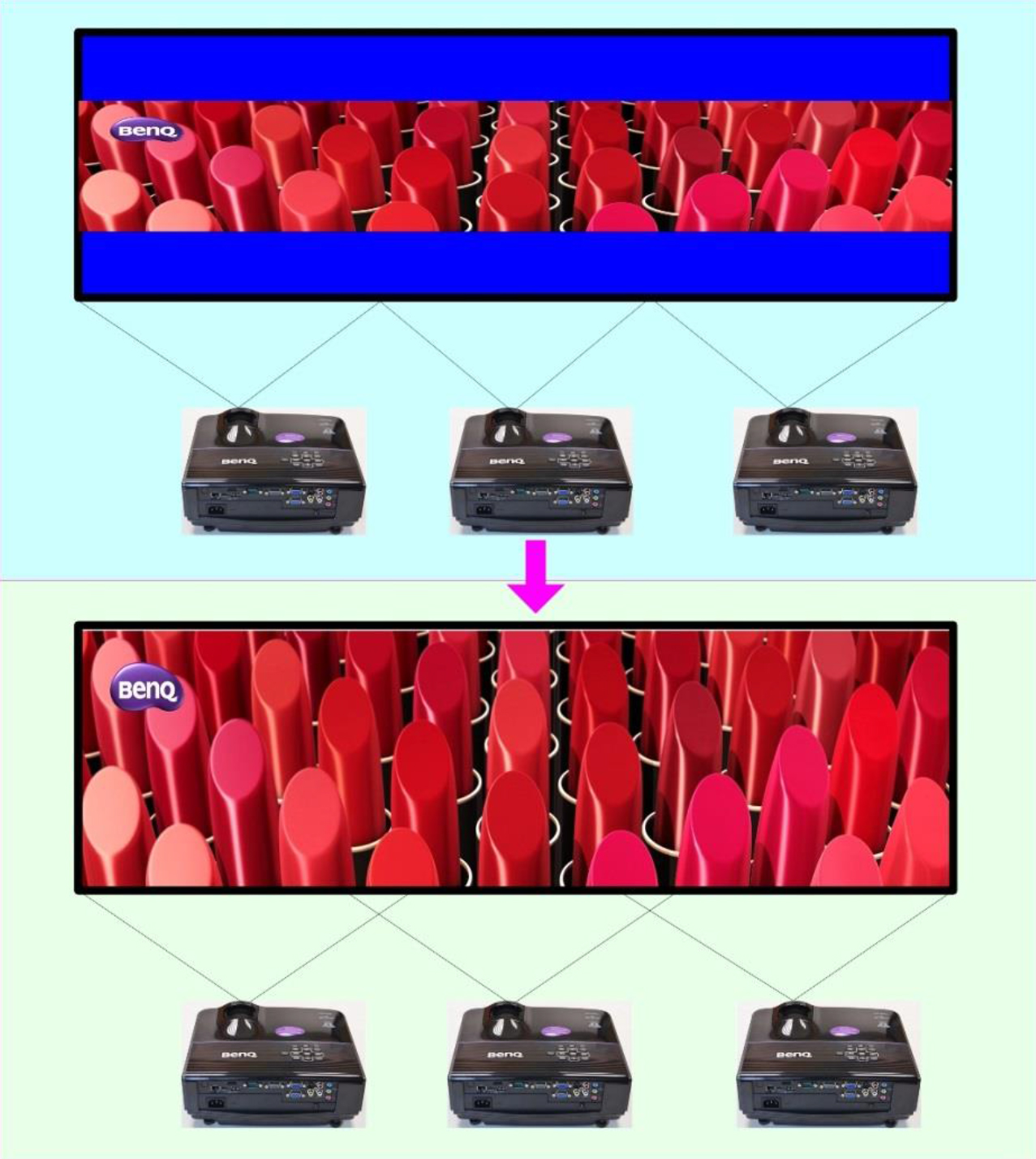

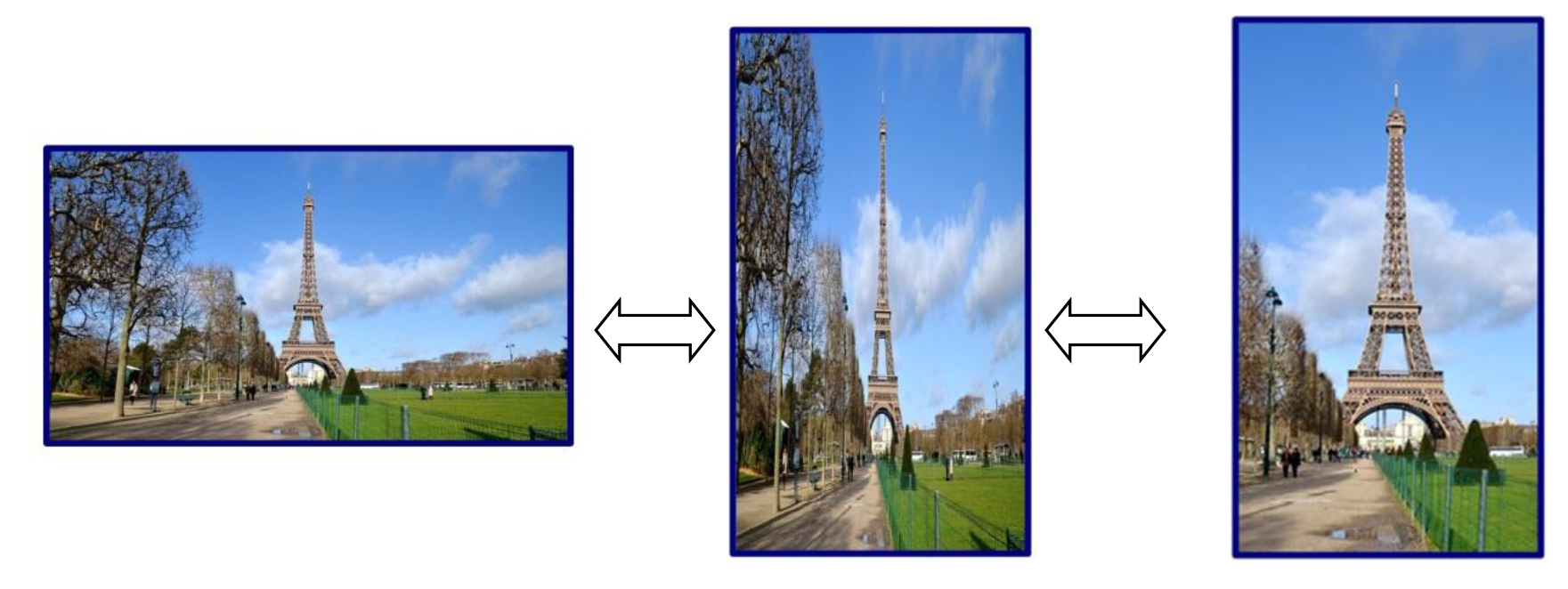

變更影像寬高比或滿屏顯示

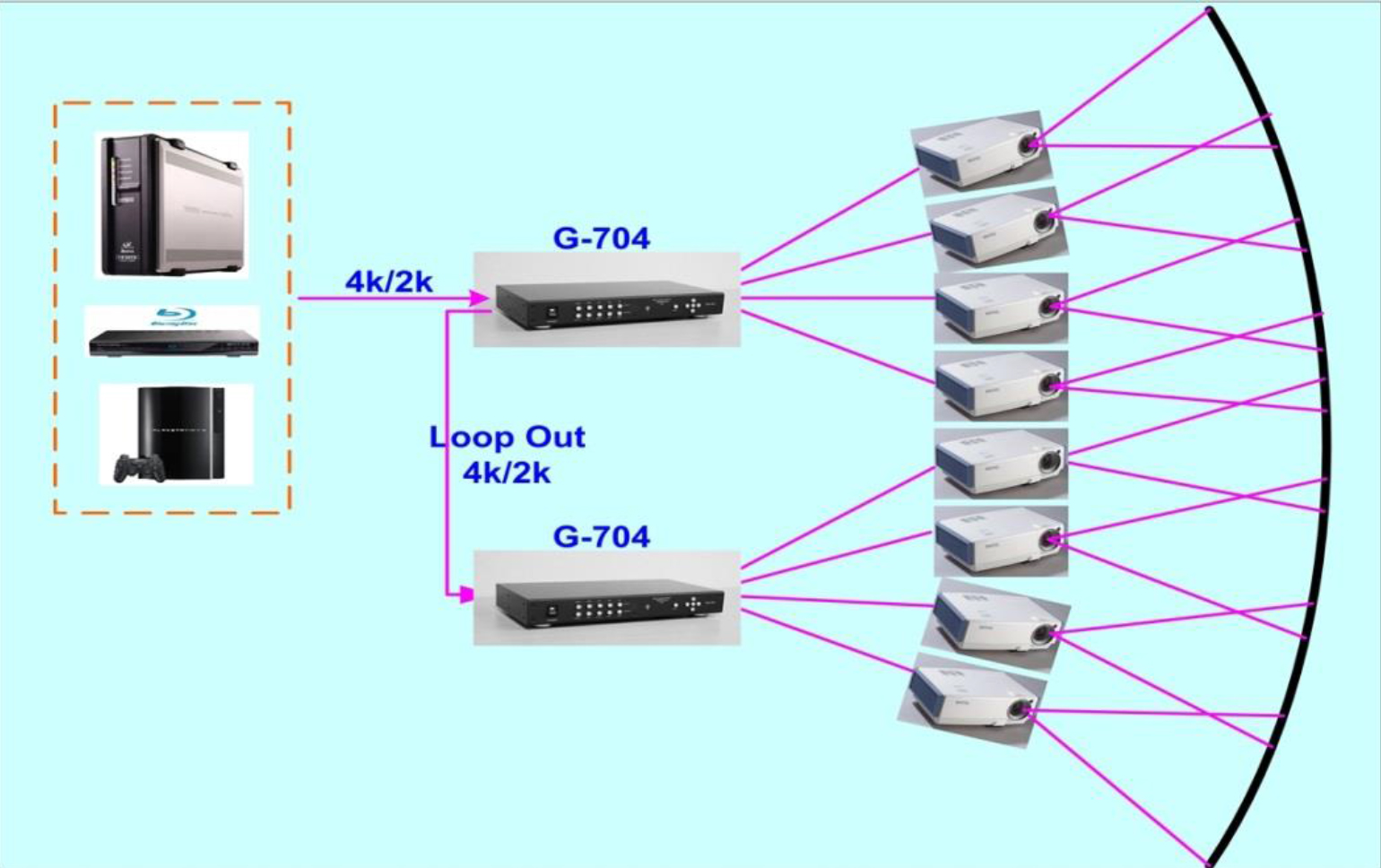

4K串接級聯

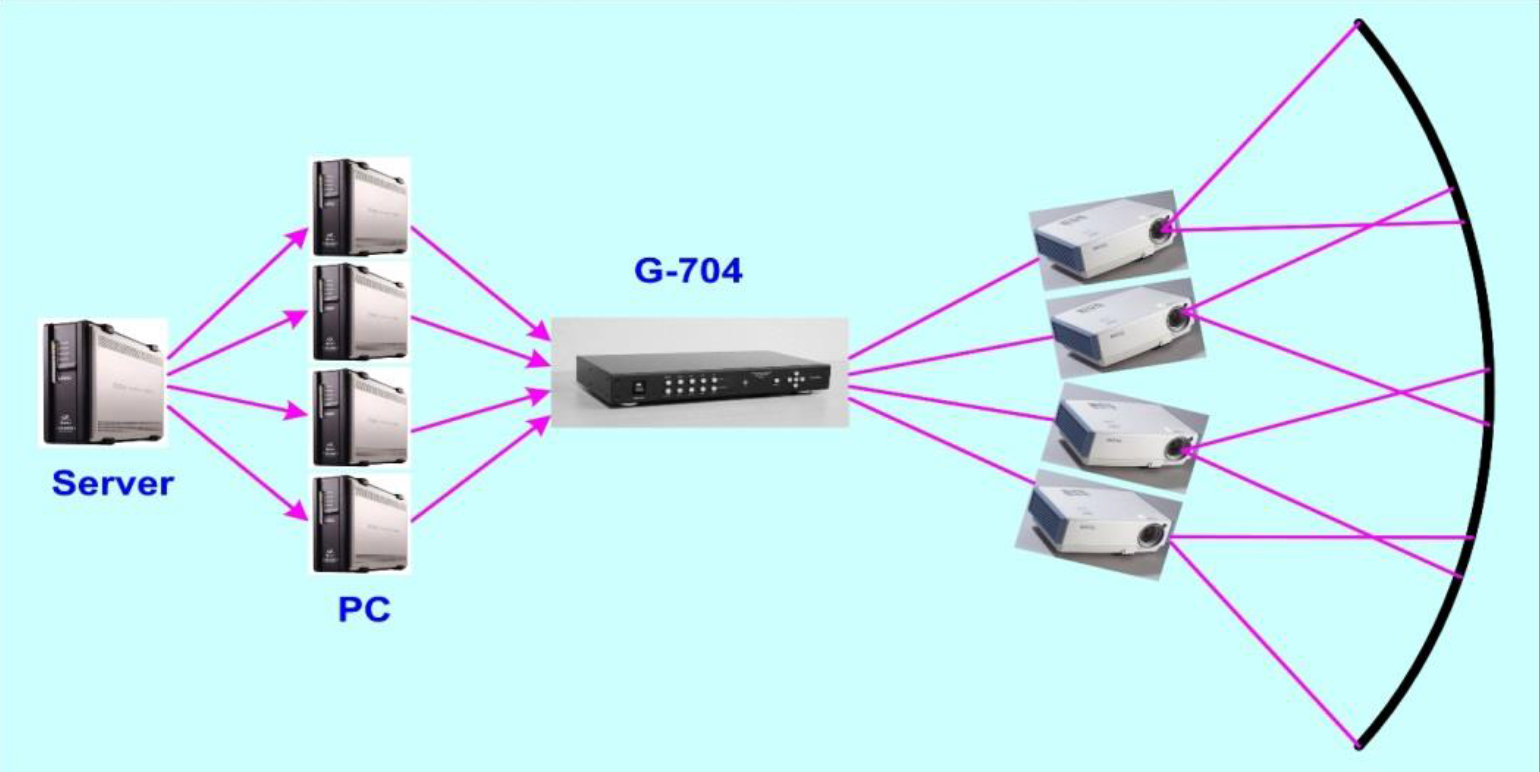

多台電腦的仿真模擬系統

系統控制及整合

• 採用工業標準規格外觀 1U 機殼設計，可裝設於各種工業機箱或機櫃。專業及耐久的設計
• 全功能的面板控制鍵及遙控器。
• 內建方格圖案以方便各種應用場合。
• 簡單易懂的操作介面。
• 使用者可以自行創建所需的EDID，其範圍為1024*768及3840*2160之間的解析度。
• BOX ID 以方便作機器個別的控制。
• 有信號源監控，當沒有輸入信號時，可以中斷輸出信號，方便系統監控。
• 可儲存5種顯示設定，方便不同場合的應用。
• 可利前面板按鍵、遙控器、USB、RS-232 和網絡，做系統控制及進行畫面調整。
• 有Gwarp電腦工具做到17*17網格的精密幾何調整。
• 尺寸及重量: 440x189x45mm, 2.4kg(主機)

應用

• 來自多個 PC 的多輸入信號仿真模擬系統。
• 投影機做直立擺放位置的邊緣融合。
• 靈活的邊緣融合顯示系統。在 3 台投影機邊緣混合系統，使用者可以將配置為1+1+1獨立顯示，1+2(兩個邊緣混合)和一個（三個邊緣混合）。
• 專業影音系統 (Pro-AV)。
• 身臨其境的3D影院。
• 宗教活動中心。
• 廣告。
• 大型監控系統。
• 會議演講廳。
