ATEN VK0200
12鍵式按鍵主機

VK0200是一款可完全客製化之12鍵式按鍵主機。它整合了環控主機與按鍵面板，為您提供簡易的多合一解決方案。VK0200的應用鎖定於中小型會議室及教室、講堂環境中的設備控制，提供您立即可用的環控解決方案：僅需輕鬆連接設備、透過直覺式的VK6000配置軟體設定組態、依應用需求靈活配置按鍵功能及分布即可使用；其簡易靈活的設計滿足各種中小型環境的環控應用需求。

VK0200是一款可完全客製化之12鍵式按鍵主機。它整合了環控主機與按鍵面板，為您提供簡易的多合一解決方案。VK0200的應用鎖定於中小型會議室及教室、講堂環境中的設備控制，提供您立即可用的環控解決方案：僅需輕鬆連接設備、透過直覺式的VK6000配置軟體設定組態、依應用需求靈活配置按鍵功能及分布即可使用；其簡易靈活的設計滿足各種中小型環境的環控應用需求。

ATEN環控系統是一套基於網路架構的管理系統，可輕鬆連接室內所有硬體設備並集中控管。VK0200按鍵主機不僅扮演主控制器的角色，將室內的設備連接至主機進行控管；同時它也是控制介面，提供可客製化按鍵面板配置。考量到不同室內環境的應用需求，這款雙聯按鍵主機在設計時便以配置靈活性為主軸，它的按鍵配置可支援6至12鍵的按鍵組合，組合方式高達125種；而按鍵的組裝就像樂高遊戲一樣容易。VK0200的設定十分簡單，僅需連接至區域網路，接下來 VK6000 配置軟體將帶領您毫不費力地配置一切連網設備的控制需求。透過這款複合式環控按鍵主機，您將可快速且輕鬆地控管室內的所有設備。

備註：此產品亦提供黑色版本(料號：VK02001)，為接單生產產品；請聯繫您所在區域的ATEN業務代表進行下單。

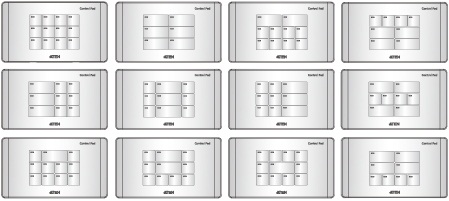

按鍵面板配置範例

按鍵主機的按鍵配置可以自行組合，可支援6至12個按鍵的組合，組合總數高達125種。上圖範例中顯示的是12種最常用的組合。

包裝明細

1x VK0200 12鍵式按鍵主機

1x 按鍵包

6x 接線端子

1x 面板

1x 使用說明

VK0200 按鍵主機

• 支援多種連接介面，包括：
  •  2 個 RS-232 序列埠
  •  2 個繼電器通道
  •  1 個數位輸入通道
  •  1 個乙太網路埠
• 可安裝於 EU式或 MK式雙聯接線盒
• 按鍵可自由配置為 6 至 12 個按鍵的組合，組合總數高達 125 種
• 具備黑色及白色兩種選擇
• 支援樓宇自動化管理專用之 KNX IP 協定
• 相容於Telnet、TCP、UDP、HTTP、HTTPS、ONVIF 和 PJLink
• 支援專案設定檔備份¹
• 透過網頁式 GUI 介面輕鬆進行系統設定
• 支援 SSH 通訊協定，可用於資料監控²
• 系統LED指示燈顯示硬體狀態和連接資訊
• 雙色之按鍵LED燈清楚指示按鍵狀態與位置，於黑暗中也方便切換
• 備援電源供應 – 乙太網路線供電和 DC 5V (選配)
• 提供客製化按鍵雷雕服務

VK6000 配置軟體

• 直覺式的GUI 介面，讓使用者透過簡易步驟即可完成設定配置
• 可客製化的控制介面，適用於任何行動裝置和PC³
• 支援，便於控制PC⁴
• 內建資料庫產生器，用於設備驅動程式安裝和整體設備管理
• 內建ATEN 資料庫，包含10,000+ 筆設備驅動程式和完整的ATEN VanCryst 產品驅動程式資料
• 具備環控系統與設備間的雙向溝通能力 – 使用者可自訂設備監控事件，事件發生時系統將自動觸發下一動作
• 設定檔上傳至 VK0200 按鍵主機前，可透過內建測試工具驗證指令動作

  備註：
  1. 每一台ATEN控制器可備份一個專案設定檔。
  2. SSH協定可用於監控按鍵主機收發的資料。
  3. 啟用行動裝置控制需購買額外的授權證。
  4. 關於PC控制的細部功能，請參閱ATEN環控系統使用手冊。

備註:

1. 每一台ATEN控制器可備份一個專案設定檔。
2. SSH協定可用於監控按鍵主機收發的資料。
3. 啟用行動裝置控制需購買額外的授權證。
4. 關於PC控制的細部功能，請參閱ATEN環控系統使用手冊。

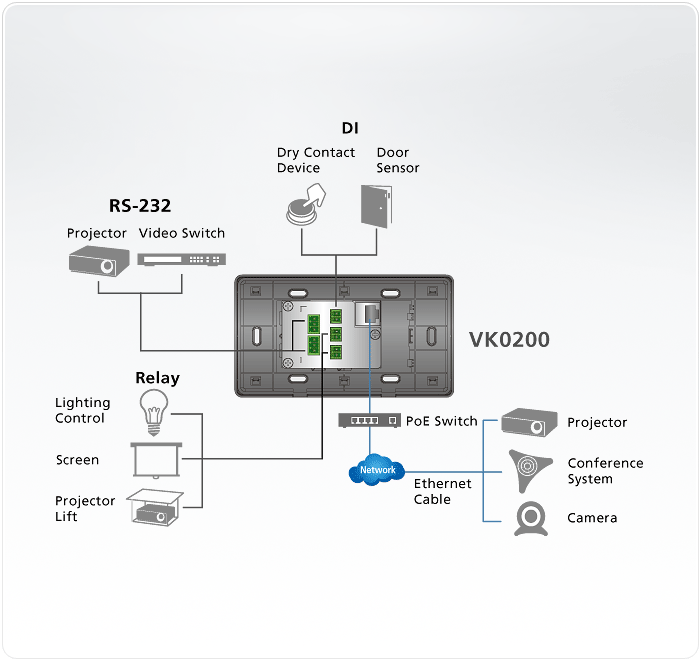

連線圖

|
