ATEN VM3404H
4 x 4 4K HDMI HDBaseT-Lite 矩陣式影音切換器

隨著市場對於HDBaseT產品的需求成長，ATEN推出全新的HDMI HDBaseT-Lite矩陣式影音切換器 - VM3404H。該款矩陣式影音切換器採用HDBaseT技術，只需透過一條Cat 6a線材，即可將4K / Full HD 影像、音訊、IR、電源的傳輸距離延伸至達40/70公尺。

VM3404H與VE805R/VE816R接收器搭配使用，即可支援ATEN的Seamless Switch™無縫切換和電視牆功能。ATEN獨家的Seamless Switch™技術利用FPGA影像處理器，可確保所有影音皆能傳遞連續的影像串流、即時切換和穩定的訊號傳輸；同時，透過輕鬆上手的圖形化使用者介面(Web GUI)，可支援8組連結的設定檔以客製化設定不同的電視牆樣式。VM3404H也支援HDBaseT供電(POH)的功能，可以透過Cat 5e線材供電給VE802R接收器，無須額外提供電源。


VM3404H可以透過前面板按鍵、IR遙控器、RS-232控制器以及乙太網路連線(Telnet / 網路圖形化使用者介面)來控制，達到具彈性且穩定的影音訊號分送。此款矩陣式影音切換器為一套實用而整合的影音控制系統，可適用於一般家用、商業和會議中心等各式應用。

功能

• 支援4埠HDMI輸入以及4埠HDMI和HDBaseT的鏡像輸出
• HDMI鏡像輸出埠可作為額外的近端顯示畫面，或用來確認相對應的HDBaseT的輸出畫面正確性*
• HDBaseT抗干擾能力 - HDBaseT技術可在傳輸高品質影像時提供較好的抗干擾能力
• POH (Power over HDBaseT) – 使用一條Cat 5e/6/6a線材可將電源從矩陣式影音切換器傳送電源至接收器** / ***
• Seamless Switch™無縫切換 – ATEN特殊的FPGA架構設計可統一視訊格式以提供連續訊號源，即時切換和穩定的訊號傳輸**
• 電視牆 – 透過直覺的網路圖形化使用者介面(Web GUI)可自由設定電視牆畫面的樣式**
• EDID Expert™ – 可選擇EDID設定的模式，能確保在不同螢幕間依然擁有最佳的解析度並提供順暢的畫面顯示
• 多重操作方式 – 可透過前面板按鍵、IR遙控器、RS-232控制器以及乙太網路連線 (Telnet /網路圖形化使用者介面)操控
• 透過ATEN Video Matrix Control App即可迅速且靈活地進行檢視與控制
• 雙向IR通道埠支援全頻IR訊號 - 30KHz至60KHz
• 支援ATEN的LockPro™ HDMI線扣，可將HDMI線穩固地接在設備上
• 支援韌體更新
• 機架式設計 (VM3404H: 1U設計)

  備註:
  * HDMI輸出埠不能支援電視牆及無縫切換之功能。
  ** 需搭配特定相容的接收器，方可支援Seamless Switch™無縫切換、電視牆和POH功能。
  *** VM3404H每埠最高可提供48 VDC, 15.4W的電源，總電源輸出最高可達35W，請確保連接到VM3404H的設備之總耗電量勿超出此安全範圍。

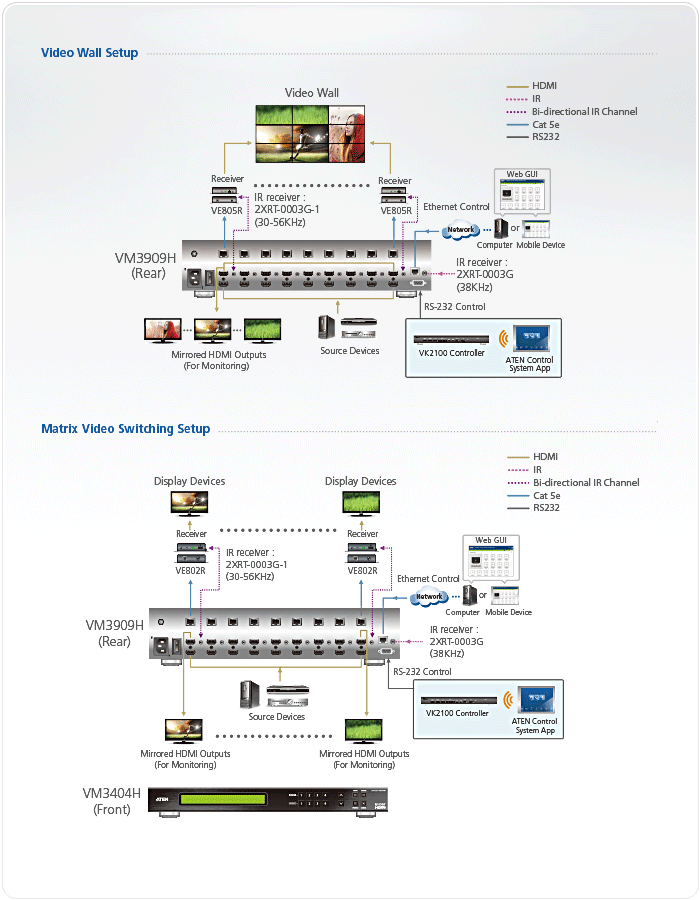

連線圖
