HANWELL 捍衛科技 HE-104C
4埠 HDMI 影音訊號 CAT6 傳送器 ( 1080p@60Hz )

產品介紹
這一款 4 埠 HDMI 影音訊號 CAT5e/CAT6 傳送器，需搭配接收器使用。傳送器與接收器兩端之間以一條
CAT5e/CAT6 UTP 纜線相互連接，即可將 HDMI 訊號做延長，最遠距離可達 1080p@40m / 720p@70m。
適合各種需要將 HDMI 訊號延長的環境使用。


產品特色
● 傳送器與接收器之間，使用一條 CAT5e/CAT6 UTP 纜線作連接；可將 HDMI 影音訊號做延長，
   最遠距離可達 1080p:40 公尺 / 720p:70 公尺。
● 可搭配接收器: HE-HR 被動式接收器 ( 無須外接電源 )  ; HE-HLR 串接式接收器 ( 選購 )，
   或另選擇搭配 DVI 介面接收器 HE-DR ( 無須外接電源 )。
● 相容 HDMI 1.4 及 HDCP 規範。
● 支援 RS-232 控制。
● 支援 EDID 管理功能。
● 傳送器近端輸出埠 ( HDMI ) 支援 CEC 控制功能。
● 音效支援 AC3、DTS、Dobly TrueHD、DTS-HD。
● 純外接式硬體設計、免安裝任何軟體或驅動程式。

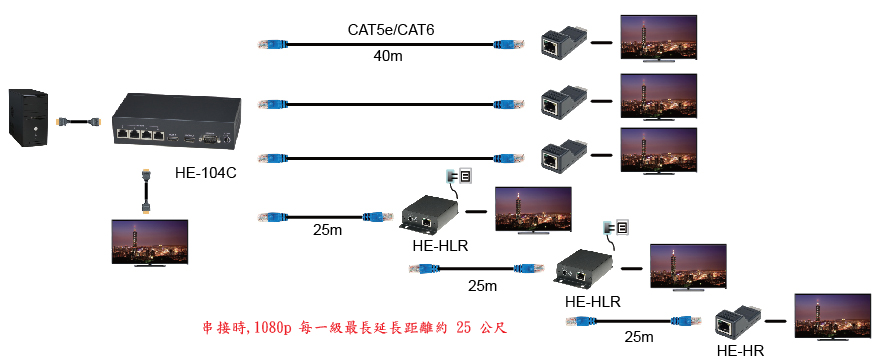

連接示意圖一.





連接示意圖二.





連接示意圖三.





內建 EDID 參照表.
